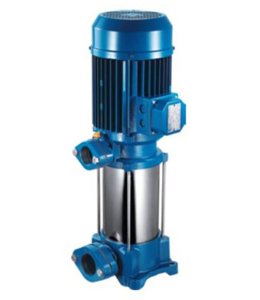

Bơm trục đứng là gì?

Bơm trục đứng (Vertical Multistage Pump) là dòng máy bơm ly tâm có động cơ được lắp theo phương thẳng đứng, trong đó nhiều tầng cánh bơm được bố trí nối tiếp trên cùng một trục để tạo ra áp suất cao. Thiết kế này giúp bơm đạt cột áp lớn trong khi vẫn giữ kích thước nhỏ gọn, rất phù hợp với các hệ thống yêu cầu áp lực ổn định.

Nhờ hiệu suất cao, vận hành êm và tiết kiệm diện tích lắp đặt, bơm trục đứng được sử dụng rộng rãi trong các tòa nhà, nhà máy, hệ thống HVAC, cấp nước tăng áp, lò hơi, hệ thống RO và nhiều ứng dụng công nghiệp khác.

---

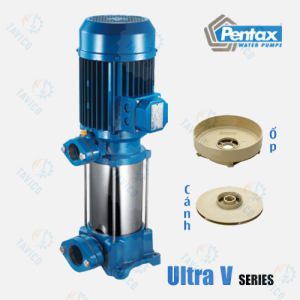

Cấu tạo của bơm trục đứng

Mặc dù có nhiều model và công suất khác nhau, hầu hết các dòng bơm trục đứng đều gồm những bộ phận chính sau:

Động cơ điện

Động cơ được đặt phía trên thân bơm theo phương thẳng đứng và truyền chuyển động trực tiếp đến trục bơm.

Tùy từng ứng dụng, động cơ có thể sử dụng:

• Điện 1 pha 220V.
• Điện 3 pha 380V.

Các dòng bơm công nghiệp thường sử dụng động cơ hiệu suất cao đạt tiêu chuẩn IE3 hoặc IE4 để giảm tiêu hao điện năng.

---

Cụm cánh bơm nhiều tầng

Đây là bộ phận quan trọng nhất của bơm trục đứng.

Mỗi tầng cánh sẽ tạo thêm áp lực cho dòng nước. Khi nước đi qua nhiều tầng cánh liên tiếp, cột áp tăng lên đáng kể mà không cần tăng đường kính cánh bơm.

Chính vì vậy, bơm trục đứng rất phù hợp với các hệ thống cần áp suất cao.

---

Buồng khuếch tán (Diffuser)

Buồng khuếch tán có nhiệm vụ chuyển đổi động năng thành áp năng, giúp tăng hiệu suất và giảm tổn thất thủy lực trong quá trình vận hành.

---

Trục bơm

Trục bơm truyền mô-men xoắn từ động cơ đến cụm cánh bơm. Bộ phận này thường được chế tạo bằng thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn.

---

Phớt cơ khí

Phớt cơ khí ngăn nước rò rỉ giữa phần quay và phần tĩnh của bơm.

Các dòng bơm chất lượng cao thường sử dụng phớt từ các thương hiệu uy tín như Burgmann hoặc John Crane, giúp tăng tuổi thọ và giảm chi phí bảo trì.

---

Nguyên lý hoạt động

Khi động cơ quay, trục bơm kéo các tầng cánh quay theo.

Nước được hút vào cửa hút ở đáy bơm, sau đó lần lượt đi qua từng tầng cánh. Mỗi tầng cánh tạo thêm áp lực, giúp nước đạt cột áp cao trước khi được đẩy ra cửa xả.

Nhờ nguyên lý này, bơm trục đứng có thể tạo áp suất lớn trong khi vẫn duy trì lưu lượng ổn định và hiệu suất cao.

---

Ưu điểm của bơm trục đứng

Tiết kiệm diện tích

Do thiết kế theo phương thẳng đứng, bơm chiếm ít không gian hơn so với bơm trục ngang, phù hợp với phòng kỹ thuật hoặc khu vực có diện tích hạn chế.

---

Cột áp cao

Với nhiều tầng cánh, bơm trục đứng có thể tạo áp suất lớn, đáp ứng tốt các hệ thống cấp nước cho nhà cao tầng, lò hơi hoặc dây chuyền công nghiệp.

---

Hiệu suất cao

Thiết kế tối ưu giúp giảm tổn thất thủy lực, tiết kiệm điện năng và nâng cao hiệu quả vận hành.

---

Vận hành êm

Động cơ và cụm bơm được cân bằng tốt, giảm rung lắc và tiếng ồn, phù hợp với các công trình yêu cầu môi trường làm việc yên tĩnh.

---

Dễ bảo trì

Nhiều dòng bơm cho phép tháo cụm động cơ và cánh bơm mà không cần tháo rời toàn bộ đường ống, giúp giảm thời gian bảo trì và chi phí vận hành.

---

Ứng dụng của bơm trục đứng

Hệ thống tăng áp

• Chung cư.
• Khách sạn.
• Bệnh viện.
• Trung tâm thương mại.
• Nhà cao tầng.

Bơm giúp duy trì áp lực nước ổn định tại các tầng cao.

---

Hệ thống HVAC

Được sử dụng trong:

• Chiller.
• Cooling Tower.
• Hệ thống nước lạnh.
• Hệ thống nước nóng.

Nhờ khả năng vận hành liên tục và hiệu suất cao, bơm trục đứng là lựa chọn phổ biến trong các công trình M&E.

---

Hệ thống cấp nước công nghiệp

• Nhà máy sản xuất.
• Dây chuyền chế biến.
• Hệ thống tuần hoàn nước.
• Cấp nước cho thiết bị.

---

Hệ thống RO và xử lý nước

Bơm trục đứng nhiều tầng cánh thường được sử dụng để tạo áp lực cho:

• Hệ thống lọc RO.
• Thiết bị khử khoáng.
• Dây chuyền xử lý nước tinh khiết.

---

Cấp nước lò hơi

Lò hơi yêu cầu áp suất nước cấp cao và ổn định. Bơm trục đứng nhiều tầng cánh đáp ứng tốt yêu cầu này nhờ cột áp lớn và lưu lượng ổn định.

---

Cách lựa chọn bơm trục đứng

1. Xác định lưu lượng (Q)

Lưu lượng là lượng nước cần cấp cho hệ thống trong một đơn vị thời gian.

Đơn vị:

• m³/h.
• Lít/phút.

Nên cộng thêm khoảng 10–15% lưu lượng dự phòng để đảm bảo hệ thống hoạt động ổn định.

---

2. Xác định cột áp (H)

Cột áp được tính từ:

• Chênh lệch độ cao.
• Tổn thất đường ống.
• Áp suất yêu cầu tại điểm sử dụng.

Máy bơm nên làm việc tại vùng hiệu suất tối ưu trên đường đặc tính để đạt hiệu quả cao nhất.

---

3. Lựa chọn vật liệu

Tùy theo môi trường chất lỏng:

Môi trường	Vật liệu phù hợp
Nước sạch	Gang hoặc inox
Nước uống	Inox 304
Hóa chất nhẹ	Inox 316
Môi trường ăn mòn	Inox 316 hoặc vật liệu chuyên dụng

---

4. Chọn nguồn điện

• 220V: Hệ thống nhỏ.
• 380V: Nhà máy, công trình công nghiệp và hệ thống vận hành liên tục.

---

So sánh bơm trục đứng và bơm trục ngang

Tiêu chí	Bơm trục đứng	Bơm trục ngang
Kích thước	Gọn, tiết kiệm diện tích	Cần không gian lắp đặt lớn hơn
Cột áp	Rất cao	Trung bình đến cao
Lưu lượng	Trung bình	Lớn
Ứng dụng	Tăng áp, HVAC, RO, lò hơi	Cấp nước, tưới tiêu, PCCC, tuần hoàn
Bảo trì	Thuận tiện trên nhiều model	Dễ tiếp cận các bộ phận

---

Những lưu ý khi sử dụng

• Không để bơm chạy khô.
• Đảm bảo nguồn nước sạch, hạn chế cặn bẩn để bảo vệ cánh bơm và phớt.
• Kiểm tra phớt cơ khí, bạc đạn và động cơ định kỳ.
• Lắp van một chiều và van khóa đúng vị trí.
• Kết hợp biến tần nếu hệ thống thường xuyên thay đổi lưu lượng để tiết kiệm điện và giảm sốc áp.

---

Vì sao nên chọn bơm trục đứng tại Tavico?

Tavico cung cấp các dòng bơm trục đứng chính hãng từ nhiều thương hiệu uy tín như Pentax, Ebara, Shimge và các hãng nổi tiếng khác, đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp.

Khi lựa chọn Tavico, khách hàng được:

• Tư vấn kỹ thuật bởi đội ngũ kỹ sư M&E.
• Hỗ trợ tính toán lưu lượng và cột áp.
• Đề xuất model tối ưu theo yêu cầu công trình.
• Cung cấp sản phẩm chính hãng, đầy đủ CO, CQ.
• Hỗ trợ giao hàng và bảo hành trên toàn quốc.

---

Kết luận

Bơm trục đứng là giải pháp lý tưởng cho các hệ thống yêu cầu áp suất cao, vận hành ổn định và tiết kiệm diện tích lắp đặt. Với thiết kế nhiều tầng cánh, hiệu suất cao và khả năng hoạt động liên tục, dòng bơm này được ứng dụng rộng rãi trong cấp nước, HVAC, lò hơi, hệ thống RO và nhiều lĩnh vực công nghiệp.

Để lựa chọn đúng model, cần tính toán chính xác lưu lượng, cột áp, đặc tính chất lỏng và điều kiện vận hành. Việc lựa chọn phù hợp ngay từ đầu sẽ giúp hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
